Маркировка гидроцилиндра: как её читать и расшифровывать

Зачем вообще нужна маркировка

Гидроцилиндр — деталь, которую нельзя подобрать «на глаз». Ошибка в диаметре поршня на 5 мм или в ходе штока на пару сантиметров означает, что узел просто не встанет на технику или не будет развивать нужное усилие. Маркировка решает эту проблему: по ней можно однозначно определить основные параметры изделия, найти аналог, заказать ремкомплект или запасной шток.

Для нас, как для производителя и предприятия, осуществляющего капитальный ремонт гидроцилиндров, маркировка — это отправная точка любого заказа. Зная обозначение, мы ещё до разборки понимаем, сколько времени займёт работа.

Где искать обозначение

Производители размещают маркировку в нескольких местах:

• на металлической табличке (шильдике), приклёпанной к гильзе;

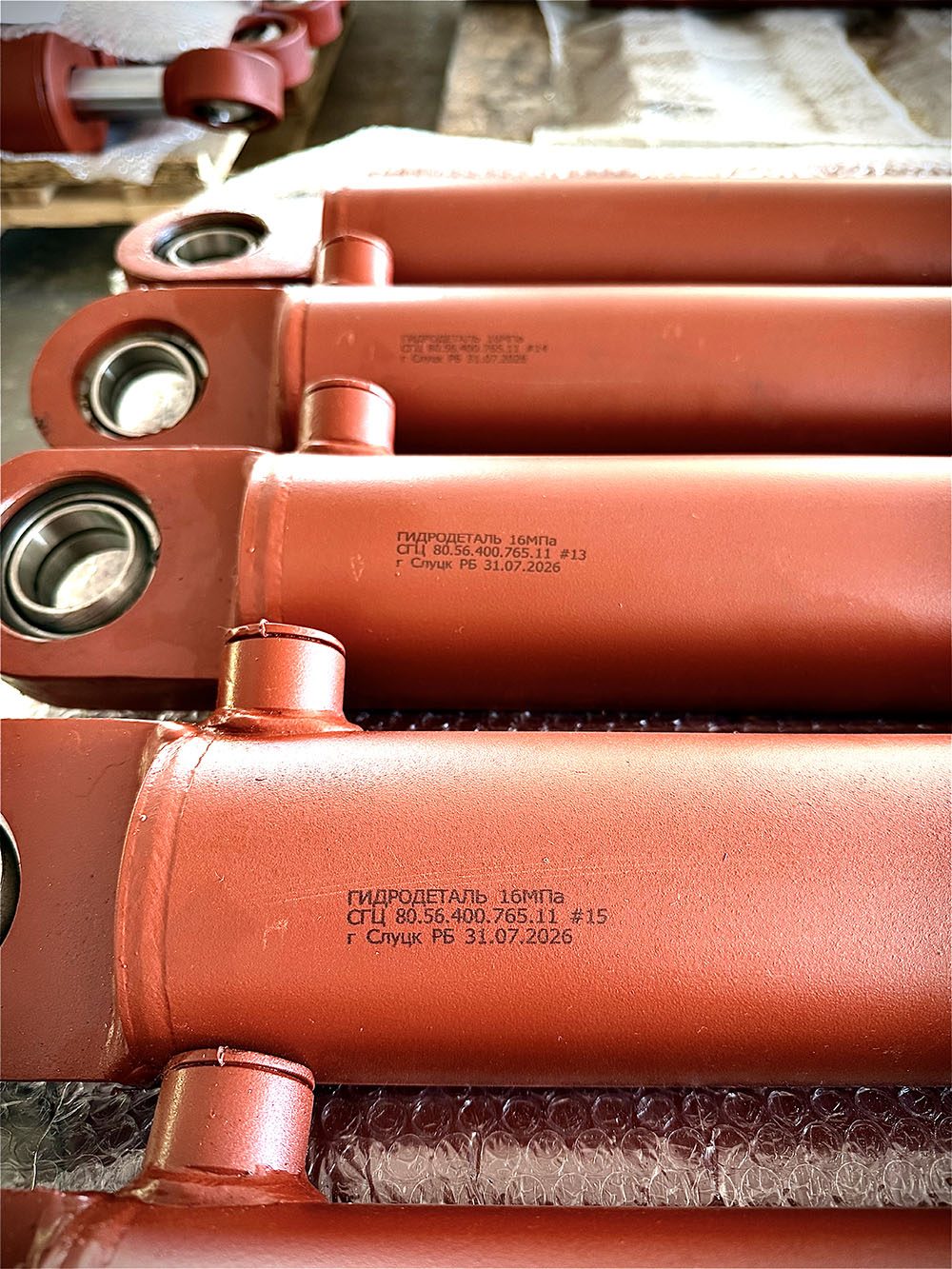

• выбитой на корпусе — обычно на проушине, крышке или самой гильзе;
• на наклейке — так делают некоторые импортные производители, и это худший вариант, потому что наклейка живёт до первой серьёзной мойки.

Если табличка закрашена, не спешите её зачищать болгаркой. Достаточно аккуратно снять краску растворителем или мелкой наждачкой — цифры, выбитые ударным способом, почти всегда читаются даже под несколькими слоями эмали.

Как устроена отечественная маркировка

Отечественные гидроцилиндры чаще всего маркируются по схеме, заложенной ещё в ГОСТ 6540-68. Выглядит она как набор чисел, разделённых точками, например:

ГЦ-80.40.630.220

Разберём по порядку:

• ГЦ — гидроцилиндр. Встречаются и другие буквенные префиксы: ЦГ, КГЦ, МС и фирменные обозначения заводов;
• 80 — диаметр поршня в миллиметрах. Это внутренний диаметр гильзы, главный параметр, от которого зависит усилие;
• 40 — диаметр штока в миллиметрах;
• 630 — ход штока, то есть расстояние, на которое шток выдвигается из корпуса;
• 220 — межцентровое расстояние в сложенном состоянии либо код исполнения, здесь у разных заводов свои правила.

Важный момент: ГОСТ задаёт стандартные ряды размеров. Диаметры поршней идут по ряду 40, 50, 63, 80, 100, 125 мм и так далее. Поэтому если вы намерили штангенциркулем поршень 79,8 мм — это точно цилиндр на 80, а не какой-то экзотический размер.

После основного обозначения на табличке обычно указывают номинальное давление (например, 16 или 20 МПа), номер ТУ или ГОСТа, по которому изделие выпущено, заводской номер и дату производства. Заводской номер стоит записать — по нему производитель может дать информацию даже о старом изделии.

Импортные цилиндры: другая логика

С зарубежной техникой всё разнообразнее. Единого формата нет, но чаще всего встречаются два подхода.

Первый — маркировка по международным стандартам ISO 6020 (давление до 16 МПа) и ISO 6022 (до 25 МПа). В ней зашифрованы тип крепления, диаметры поршня и штока, ход и рабочее давление. Например, в обозначении вида CD 250 F 100/56-400 буквы указывают серию и способ крепления, а числа — давление в барах, диаметр поршня, диаметр штока и ход.

Второй подход — каталожный номер производителя техники. На цилиндрах от экскаваторов Komatsu, Caterpillar, JCB, Hitachi часто выбит только part number, скажем, 707-01-XXXXX. Сам по себе он ничего не говорит о размерах, но по нему легко найти цилиндр в каталоге запчастей и узнать все характеристики, включая состав ремкомплекта.

Что делать, если маркировка не читается

Ситуация обычная: цилиндр проработал лет пятнадцать в грязи и реагентах, табличка отвалилась, клейма съела коррозия. В этом случае параметры определяют замерами:

• ход штока измеряют как разницу длины цилиндра в сложенном и разложенном состоянии;
• диаметр штока снимают штангенциркулем прямо на месте;
• диаметр поршня без разборки узнать сложнее — его оценивают по наружному диаметру гильзы с поправкой на толщину стенки, а точно определяют уже при разборке.

Также фиксируют тип крепления (проушина, цапфа, фланец), диаметры пальцев и расположение подводов масла. Этого набора данных нам, как правило, хватает, чтобы изготовить точный аналог, даже если родное обозначение утеряно безвозвратно.

Небольшой совет напоследок

Пока техника новая и таблички целы, сфотографируйте маркировку всех гидроцилиндров и сохраните снимки. Пять минут сейчас сэкономят дни простоя потом, когда цилиндр потечёт где-нибудь в поле, а обозначение к тому времени сотрётся.
