Защита штока гидроцилиндра: покрытия, полировка и антикоррозийные решения

Шток — самая уязвимая деталь гидроцилиндра. Он постоянно контактирует с внешней средой: на него попадает влага, абразивная пыль, химически агрессивные вещества. При этом шток должен сохранять идеальную поверхность, потому что даже микроскопическая царапина приводит к износу уплотнений, утечке рабочей жидкости и в конечном счёте — к выходу цилиндра из строя.

Почему шток требует особой защиты

Гидроцилиндр работает под высоким давлением. Шток совершает возвратно-поступательные движения, проходя через направляющую втулку и комплект уплотнений. Каждый цикл — это трение. Если поверхность штока недостаточно твёрдая или гладкая, уплотнения изнашиваются в разы быстрее. Но трение — лишь часть проблемы.

На строительной технике шток работает в облаке песка и цементной пыли. На судах — в условиях солёного тумана. На металлургических предприятиях — рядом с окалиной и при высоких температурах. Каждая среда предъявляет свои требования к защите. Универсального решения, которое одинаково хорошо работает везде, не существует. Именно поэтому мы всегда уточняем у заказчика условия эксплуатации, прежде чем рекомендовать тот или иной вариант обработки.

Хромирование: классика, которая по-прежнему работает

Гальваническое хромирование — самый распространённый способ защиты штоков. Слой твёрдого хрома наносится электрохимическим методом и обеспечивает поверхностную твёрдость порядка 60–65 HRC. Это значительно твёрже, чем базовый металл штока, и даёт хорошую устойчивость к механическому износу.

Стандартная толщина покрытия для штоков гидроцилиндров — от 20 до 50 микрон. Для тяжёлых условий эксплуатации слой может быть увеличен до 100 микрон и более, но здесь есть нюанс. Толстый слой хрома склонен к образованию микротрещин. Сама по себе сетка трещин не страшна — она даже помогает удерживать масляную плёнку на поверхности. Но если покрытие нанесено с нарушением технологии, трещины становятся каналами, по которым влага проникает к основному металлу. Начинается подплёночная коррозия, хром отслаивается, и шток выходит из строя.

Мы часто сталкиваемся с последствиями некачественного хромирования. Заказчик получает с виду нормальный шток, а через несколько месяцев работы покрытие начинает «шелушиться». Причина почти всегда одна — плохая подготовка поверхности перед нанесением или нарушение режимов гальванического процесса.

Ещё один момент, о котором стоит знать: хромирование — экологически непростой процесс. Шестивалентный хром, используемый в гальванике, токсичен. В Европе его применение уже серьёзно ограничено, и эта тенденция постепенно доходит до нашего рынка. Альтернативы есть, и о них — ниже.

Никелирование и композитные покрытия

Химическое никелирование — метод, при котором слой никелевого сплава осаждается на поверхность без использования электрического тока. Главное преимущество — равномерность покрытия. Даже на сложных геометрических формах толщина слоя остаётся одинаковой, чего трудно добиться при хромировании.

Твёрдость химического никеля после термообработки достигает 68–70 HRC, что сопоставимо с хромом и даже превышает его. Коррозионная стойкость у никелевого покрытия выше, поскольку оно практически не имеет пористости. Для штоков, работающих в морской среде или в контакте с агрессивными жидкостями, это может быть более разумным выбором, чем хром.

Существуют также композитные варианты — например, никель с включением частиц карбида кремния или тефлона. Первый вариант повышает износостойкость, второй — снижает коэффициент трения.

Газотермическое напыление и лазерная наплавка

Когда речь идёт о штоках большого диаметра или о восстановлении изношенных деталей, на первый план выходят методы напыления и наплавки.

Газотермическое напыление (HVOF) — технология, при которой порошковый материал (как правило, карбид вольфрама в кобальтовой матрице, WC-Co) разгоняется высокоскоростным газовым потоком и наносится на поверхность штока. Покрытие получается плотным, с минимальной пористостью и твёрдостью до 1300 HV. Это в несколько раз твёрже хрома. Адгезия к основному металлу — отличная, отслоение практически исключено.

HVOF-покрытия особенно хороши там, где шток подвергается интенсивному абразивному воздействию: горнодобывающая техника, бетононасосы, прессовое оборудование. Стоимость выше, чем у хромирования, но и срок службы в агрессивных условиях может быть в 3–5 раз больше. В пересчёте на ресурс это часто оказывается выгоднее.

Ещё один метод — лазерная наплавка. Лазерный луч создаёт на поверхности детали ванну расплава, в которую подаётся порошок (нержавеющая сталь, сплавы на основе никеля или кобальта). Зона термического воздействия минимальна, поэтому деформация штока практически отсутствует. Это критично для длинных штоков, где даже небольшое коробление делает деталь непригодной.

Полировка: финишная обработка, от которой зависит всё

Какое бы покрытие ни было нанесено, без качественной финишной обработки оно не раскроет свой потенциал. Шероховатость поверхности штока напрямую влияет на работу уплотнений и срок их службы.

Оптимальная шероховатость для большинства применений — Ra 0,2–0,4 мкм. Слишком грубая поверхность быстро «съедает» манжеты. Но и зеркально гладкая — тоже плохо: на ней не удерживается масляная плёнка, уплотнение работает «всухую» и опять-таки изнашивается раньше времени. Нужен баланс.

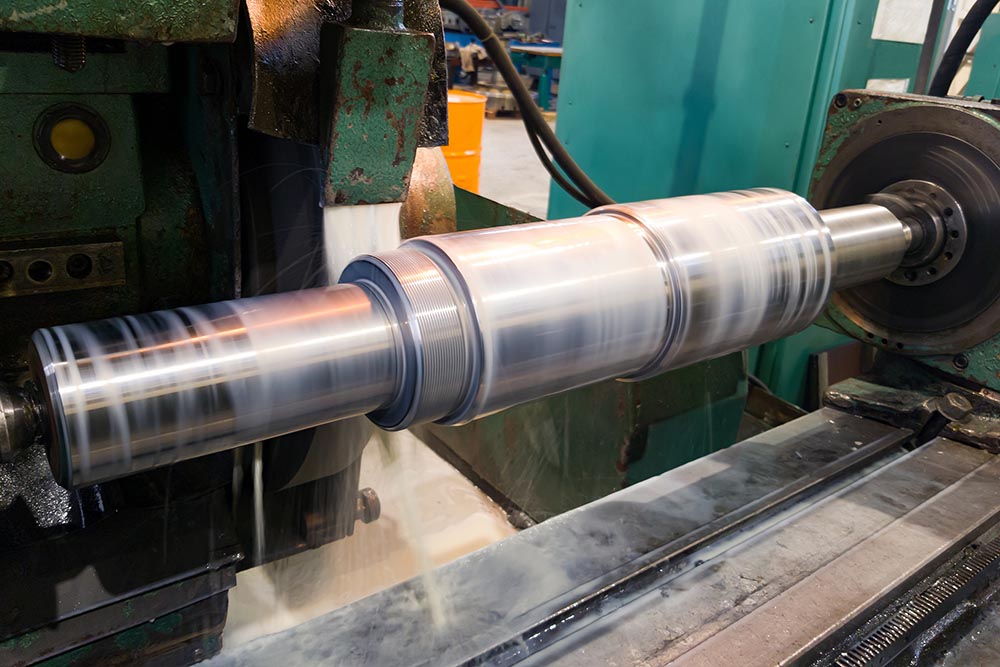

Полировка выполняется на специализированных станках, которые позволяют контролировать не только среднюю шероховатость Ra, но и профиль микронеровностей. После обработки каждый шток проходит инструментальный контроль.

Отдельно стоит упомянуть суперфиниширование — метод, при котором поверхность обрабатывается абразивными брусками с осциллирующим движением. Он позволяет получить очень однородный микропрофиль, что особенно важно для гидроцилиндров, работающих при высоких давлениях и скоростях.

Антикоррозийные решения: системный подход

Защита штока от коррозии — это не только покрытие, а комплекс мер.

Выбор материала основы. Если гидроцилиндр будет работать в агрессивной среде, иногда разумнее сразу изготовить шток из нержавеющей стали или использовать заготовку с коррозионностойкой наплавкой. Это дороже, но избавляет от проблем с подплёночной коррозией, которая может развиться под любым покрытием при его повреждении.

Защита в зоне выхода штока. Грязесъёмники и защитные гофры (пыльники) — простые, но крайне эффективные элементы. Качественный грязесъёмник не пропускает абразивные частицы к уплотнениям и покрытию штока. Гофра закрывает весь выдвинутый участок штока от внешних воздействий. Рекомендуется устанавливать защитные гофры на технику, работающую в запылённых или влажных условиях.

Консервация при хранении и транспортировке. Нередко штоки получают повреждения ещё до начала эксплуатации — при неправильном хранении или перевозке. Отгрузку лучше производить с нанесённым консервационным составом и в защитной упаковке. Мелочь, но она сохраняет результат всей предшествующей работы.

Как выбрать оптимальный вариант защиты

Выбор зависит от трёх основных факторов: условия эксплуатации, требуемый ресурс и бюджет.

Для стандартных промышленных условий (цеховое оборудование, подъёмные механизмы в закрытых помещениях) хромирование с последующей полировкой — проверенное и экономически оправданное решение.

Для агрессивных сред — морская техника, химическое производство, очистные сооружения — стоит рассмотреть химическое никелирование или HVOF-напыление.

Для тяжёлой горнодобывающей и строительной техники, где главный враг — абразивный износ, оптимальны карбидовольфрамовые покрытия.

При ремонте изношенных штоков методы восстановления подбираются индивидуально. Иногда достаточно перешлифовки и повторного хромирования, а иногда требуется лазерная наплавка с последующей механической обработкой и нанесением защитного слоя.

Шток гидроцилиндра — деталь, на которой не стоит экономить. Стоимость качественного покрытия и полировки составляет относительно небольшую долю от цены всего гидроцилиндра, а тем более — от стоимости простоя техники из-за его поломки. Грамотно защищённый шток служит годами, а сделанный «на авось» уезжает на ремонт через несколько месяцев.

Если вы не уверены, какой вариант защиты подойдёт для ваших условий, свяжитесь с нами. Мы разберёмся в задаче и предложим решение, которое реально будет работать.
